O que é uma Árvore de Natal Molhada?

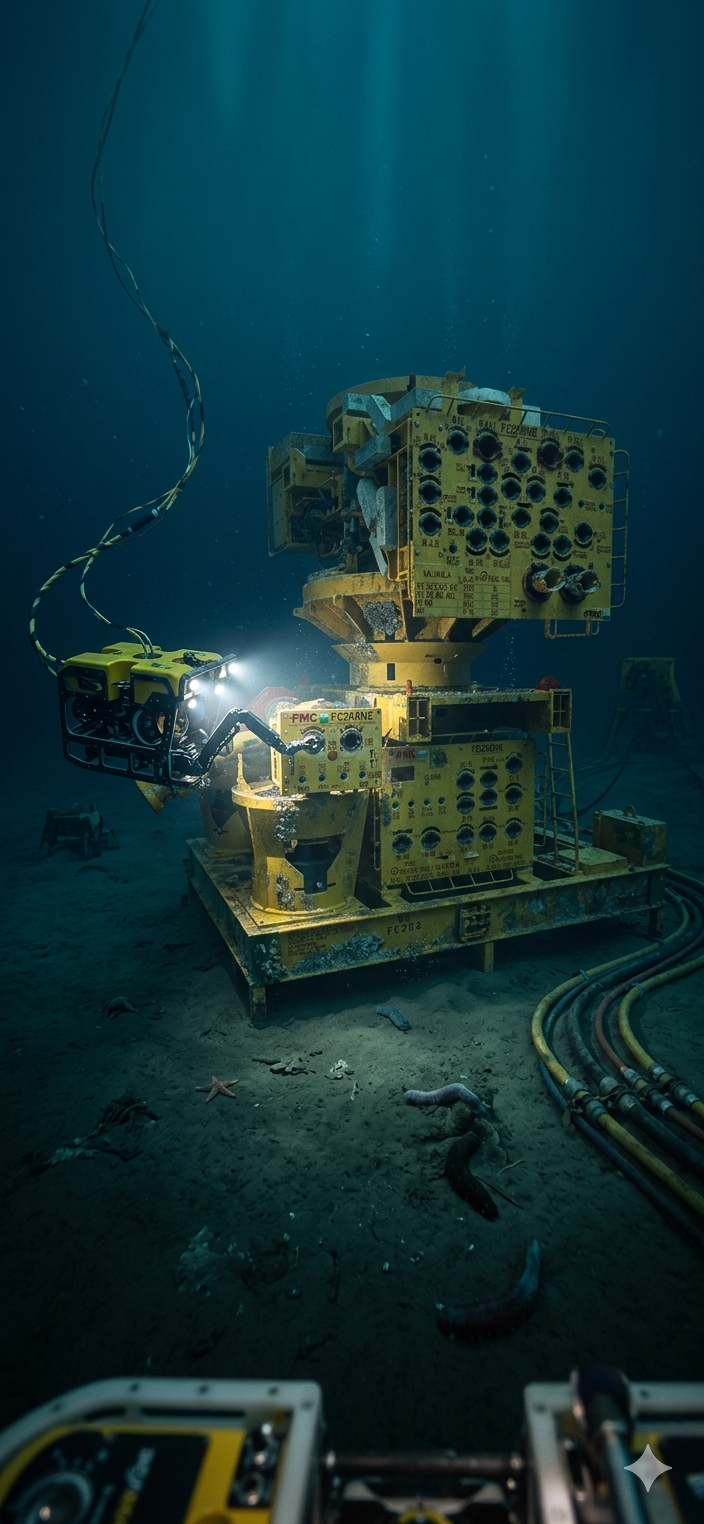

A Árvore de Natal Molhada (ANM) é um conjunto de válvulas, conexões e dispositivos de controle instalado sobre a cabeça de poço submarina.

Sua principal função é controlar a produção de petróleo e gás, permitindo abertura, fechamento e monitoramento do fluxo produzido.

A ANM permanece instalada no leito marinho durante toda a vida útil do poço.

Principais Funções

A Árvore de Natal Molhada possui diversas funções operacionais:

• Controle da produção de petróleo e gás.
• Isolamento do poço em situações de emergência.
• Monitoramento de pressão e temperatura.
• Permissão para futuras intervenções.
• Controle da injeção de fluidos.
• Garantia da integridade do poço.

Componentes Principais

Master Valve

Válvula principal responsável pelo fechamento do fluxo produzido.

Wing Valve

Controla a saída dos fluidos para as linhas de produção.

Swab Valve

Permite acesso ao interior do poço durante intervenções.

Choke Valve

Controla a vazão de produção e a queda de pressão.

Sensores

Monitoram pressão, temperatura e condições operacionais em tempo real.

Processo de Instalação

Após a completação do poço:

1. A ANM é transportada para a locação.
2. É descida por meio da sonda ou embarcação de instalação.
3. O equipamento é assentado sobre o Tubing Hanger.
4. São conectadas as linhas hidráulicas e elétricas.
5. São realizados testes de funcionamento e pressão.

Após aprovação dos testes, o poço pode ser colocado em produção.

Sistemas de Controle

As ANMs modernas são operadas remotamente através de umbilicais submarinos.

Esses sistemas permitem:

• Abertura e fechamento de válvulas.
• Monitoramento contínuo.
• Diagnóstico de falhas.
• Acionamento de emergência.

Todas as operações são realizadas a partir da unidade de produção ou centro de controle.

Importância para a Segurança

A Árvore de Natal Molhada é considerada uma barreira crítica de segurança.

Em caso de emergência, suas válvulas podem isolar rapidamente o poço, reduzindo riscos de vazamentos e incidentes ambientais.

Por esse motivo, inspeções e testes periódicos são fundamentais para garantir sua confiabilidade.

Aplicações em Águas Profundas

No pré-sal brasileiro, as ANMs operam em profundidades superiores a 2.000 metros de lâmina d'água.

Nessas condições, os equipamentos devem resistir a:

• Altas pressões.
• Ambientes corrosivos.
• Baixas temperaturas.
• Longos períodos sem intervenção.

Conclusão

A Árvore de Natal Molhada é um dos equipamentos mais importantes da produção offshore. Ela garante o controle do poço, a segurança operacional e a continuidade da produção de petróleo e gás em ambientes submarinos complexos.
