Balanceio da COI com TSR (one trip): da marca do anular ao fechamento do TSR

O balanceio da COI com TSR em manobra única responde duas perguntas antes da descida da coluna superior: em que profundidade o topo do packer ficou de fato e qual deve ser o comprimento da coluna para o TSR fechar com o encamisamento exigido. Agora o OffshoreGPT faz essa conta em código, a partir da marca de balanceio, do tally da cauda e do tally da COI — e lê a planilha de balanceio anexada, refazendo a conta célula a célula.

Por que a profundidade do tally de descida não basta?

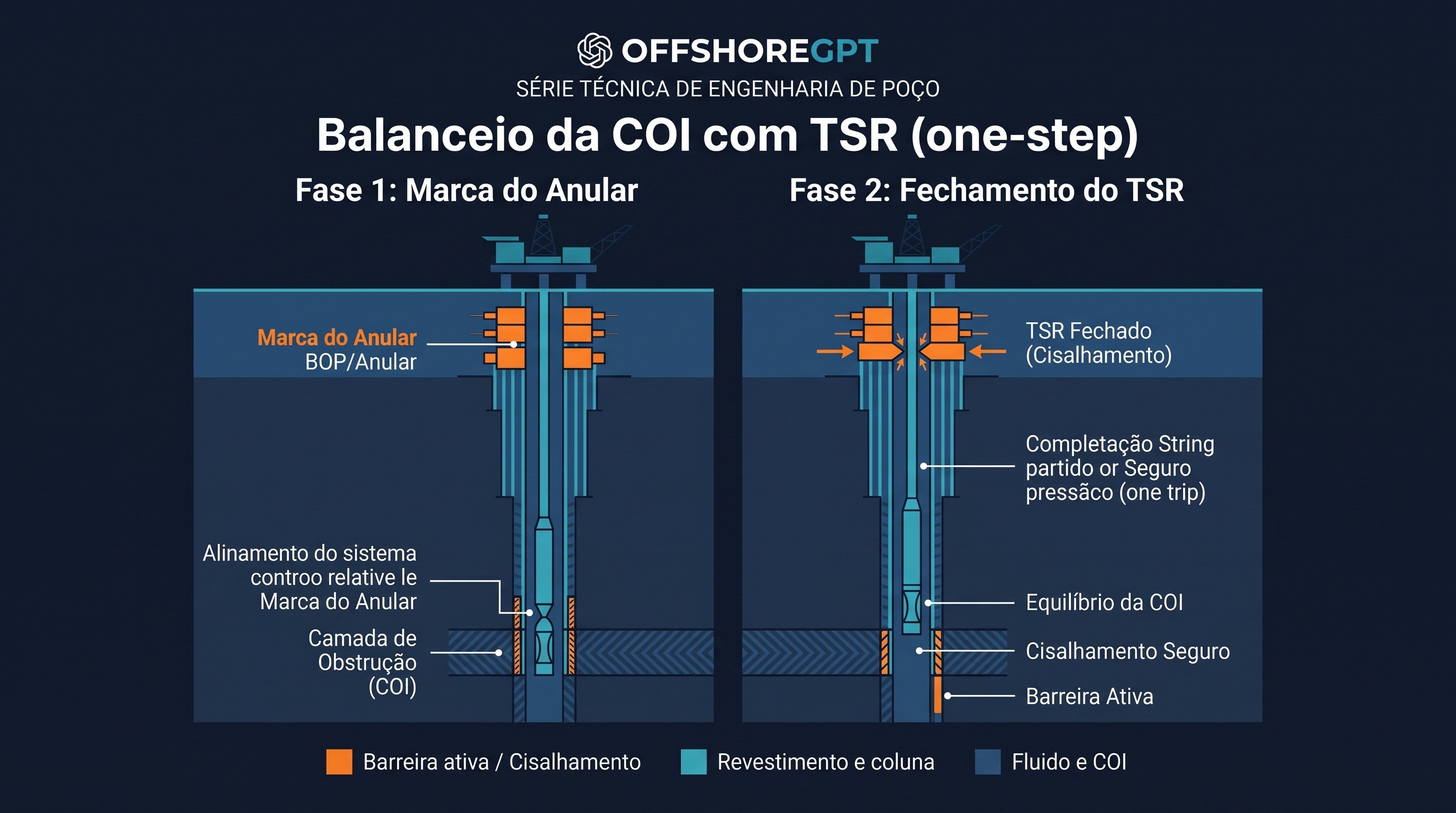

O tally de descida da cauda parte de uma posição planejada, como o bull plug a um metro do fundo. A coluna, porém, assenta onde assenta. A marca de balanceio mede a posição real: com a coluna na posição final, um elemento do BOP (normalmente o anular superior) fecha sobre seções pintadas de branco e deixa uma faixa. Na retirada, mede-se a distância do topo da faixa ao tool joint de baixo. Diferença de alguns metros entre o packer do tally e o packer do balanceio é esperada — e vale o balanceio.

Como a marca vira o topo do packer?

O comprimento do elemento ao topo do packer é a soma de quatro parcelas: distância da marca ao tool joint, tubos da seção da marca abaixo desse tool joint, seções abaixo até o topo da cauda e o trecho do topo da cauda ao topo do packer (handling sub e ferramenta de assentamento). Descontando a distância do elemento ao housing, tirada do espaçamento do BOP, chega-se à distância do housing ao packer e à profundidade real do topo do packer.

Um detalhe que muda o resultado em quase dois metros: a BAP estava instalada quando a marca foi feita? Sem a BAP, o BOP estava sobre o alojador de alta, e a altura da BAP entra na conta. O OffshoreGPT pergunta quando isso não está dito e aponta quando a planilha traz o campo incoerente com a altura usada.

Qual deve ser o comprimento da coluna superior?

Comprimento ideal = distância do housing ao packer + distância do topo do packer ao topo da âncora travada + âncora, unidade selante e meia-pata + encamisamento exigido × curso útil do TSR.

Com o comprimento real (a soma dos efetivos do tally da COI), sai o fechamento do TSR: comprimento real − comprimento ideal + encamisamento × curso. Daí vêm a abertura restante e o percentual de encamisamento, com alerta se ficar abaixo do exigido ou se o TSR não tiver curso.

Onde fica cada equipamento depois do assentamento?

O tally da COI mostra a posição de descida, com o TSR aberto. No assentamento, os itens abaixo do TSR sobem exatamente o fechamento; os de cima ficam como no tally. O OffshoreGPT entrega as duas colunas — descida e final — para que ninguém leia o tally de descida depois do assentamento. É também por isso que comparar a base da âncora do tally da COI com o packer do tally da cauda dá uma falsa divergência: o resumo do anexo agora avisa isso.

E a VIF e o EDS?

Pelos perfis de abertura e fechamento da VIF e pelo perfil do shifting tool, o OffshoreGPT calcula a puxada até cada perfil — posição geométrica; sobretração e sentido de acionamento vêm do fornecedor. Com o tally da descida, ele diz em que junta a ponta, a VIF e o packer passam pelo BOP, pelo topo do liner e pela sapata, e onde muda o que atravessa o BOP — nada, a cauda (telas, VIF, packer) ou só a coluna de trabalho — que é o que define o modo de desconexão de emergência da sonda.

O que o OffshoreGPT confere nos anexos

• Planilha de balanceio: entradas lidas célula a célula, conta refeita (packer, COI ideal, TSR), comprimento real da COI em branco e campo da BAP incoerente.
• Duas revisões do tally: comparadas junta a junta antes de qualquer cálculo, com as seções que mudaram — o caso típico é a seção pintada trocada entre revisões.
• Número de série repetido no tally de DP em seções, rótulo de diferença com o sinal trocado no cabeçalho e data de revisão no futuro.
• Foto da marca: descreve a faixa, copia só as leituras de trena legíveis e nunca estima a distância que não aparece inteira.

Perguntas frequentes

O balanceio substitui o tally de descida? Não. O tally planeja e acompanha a descida; o balanceio diz onde a coluna ficou. Os dois aparecem lado a lado.

Funciona sem a planilha de balanceio? Sim. Basta informar a marca (elemento, distância ao tool joint, seção e tubo) e anexar o tally da cauda; os comprimentos saem do tally.

O cálculo é validado? A calculadora reproduz, número a número, uma planilha de balanceio de campo. Como todo cálculo do OffshoreGPT, é apoio técnico e deve ser conferido com o programa da operação e o responsável técnico.
