O que é o Gráfico de Makeup?

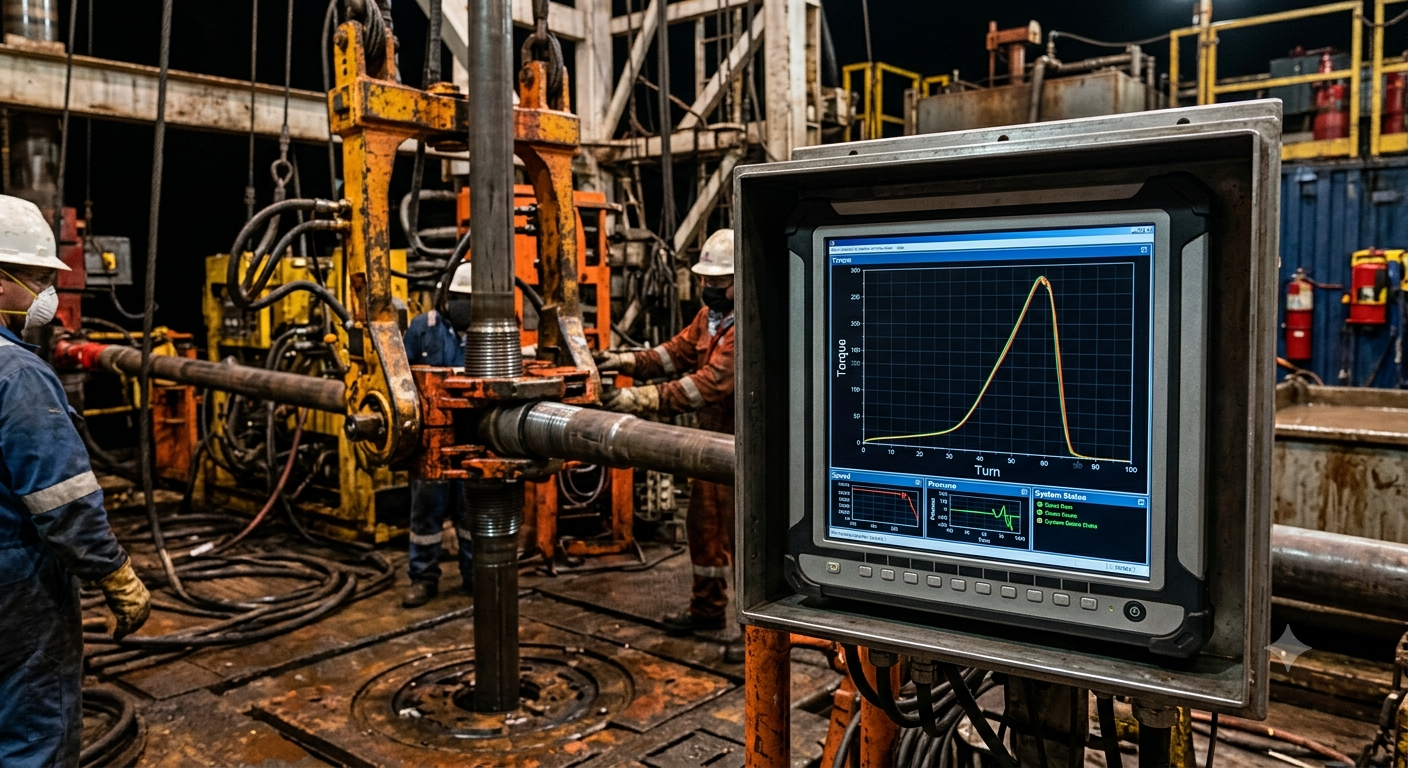

O gráfico de makeup (também chamado de makeup curve ou torque-turn graph) é o registro em tempo real do torque aplicado versus o número de voltas (turns) durante o rosqueamento de uma conexão tubular OCTG.
É o documento técnico que prova — ou refuta — que uma conexão foi rosqueada corretamente. Em operações offshore, todo makeup é registrado e arquivado como parte do relatório de descida.
As Fases do Makeup
Conexões COM Shoulder (TSH Blue, VAM TOP, Seal-Lock, Hydril)
O gráfico ideal tem 4 fases claramente definidas:
Fase 1 — Run-In
- Início do rosqueamento
- Torque baixo e constante (praticamente zero)
- Rosca entrando sem carga significativa
- Curva: plana próxima de zero
Fase 2 — Interferência
- Rosca começa a gerar carga
- Torque cresce progressivamente
- Curva: rampa ascendente suave
Fase 3 — Shoulder
- Pin encosta na face do Box (contato de face)
- Torque sobe abruptamente — "salto" característico
- Curva: inflexão brusca para cima
- ⚠️ Este ponto define o makeup correto
Fase 4 — Torque Final
- Torque estabiliza dentro da faixa especificada (mínimo/máximo)
- Curva: patamar horizontal
- A conexão está makeup
Conexões SEM Shoulder — Wedge Series (400, 500, 600)
O gráfico ideal tem 3 fases:
Fase 1 — Run-In
- Igual às conexões com shoulder
Fase 2 — Rampa Wedge
- Torque aumenta progressivamente sem interrupção
- NÃO existe patamar nem salto de shoulder
- Curva: rampa contínua e suave do início ao fim
Fase 3 — Torque Final
- Torque atinge o valor especificado e a operação para
- Não há shoulder — o makeup é por interferência total da rosca
⚠️ Jamais espere um shoulder numa conexão Wedge. A ausência de shoulder é correta — não é anomalia.
Parâmetros de Aceitação
| Parâmetro | Critério |
|---|---|
| Torque final | Dentro da janela min/max do datasheet |
| Turns (voltas) | Dentro da faixa especificada |
| Shoulder (se aplicável) | Torque de shoulder > mínimo especificado |
| Forma da curva | Sem quedas, saltos ou platôs irregulares |
Anomalias Comuns e Diagnóstico
1. Shoulder Precoce
Aparência: Inflexão muito antes do esperado (poucas voltas) Possíveis causas:
- Corpo estranho entre as faces
- Dano de face (amassado, arranhado)
- Rosca cruzada (cross-thread)
- Compound em excesso nas faces
2. Ausência de Shoulder
Aparência: Torque não mostra inflexão — rampa contínua até o torque final Possíveis causas:
- Sub-makeup (não chegou ao shoulder)
- Desgaste das faces de contato
- Conexão errada (tipo sem shoulder instalado onde deveria ter)
3. Queda de Torque no Meio
Aparência: Torque cai durante a rampa e depois retorna Possíveis causas:
- Corpo estranho que foi esmagado
- Dano de rosca pontual
- Variação de velocidade do cabeçote de makeup
4. Torque Final Fora da Janela
Aparência: Valor final acima do máximo ou abaixo do mínimo Se alto: Lubrificante insuficiente, interferência excessiva, rosca danificada Se baixo: Lubrificante em excesso, desgaste de rosca, makeup interrompido
5. Curva Errática
Aparência: Oscilações irregulares ao longo de toda a curva Possíveis causas:
- Velocidade de makeup irregular (cabeçote com problema)
- Stick-slip da rosca (lubrificação irregular)
- Interferência mecânica externa
Documentação e Rastreabilidade
Cada gráfico de makeup deve ser arquivado com:
- Número da junta
- Posição na coluna (tally)
- Data e hora
- Operador responsável
- Equipamento de makeup utilizado
- Parâmetros especificados (torque min/max, turns)
- Resultado: ACEITO / REJEITADO
Conclusão
O gráfico de makeup é o único registro objetivo de que uma conexão foi rosqueada corretamente. Saber analisá-lo com segurança — distinguindo conexões com e sem shoulder, identificando anomalias e tomando a decisão certa — é habilidade fundamental para qualquer inspetor de tubulares e supervisor de revestimento.
