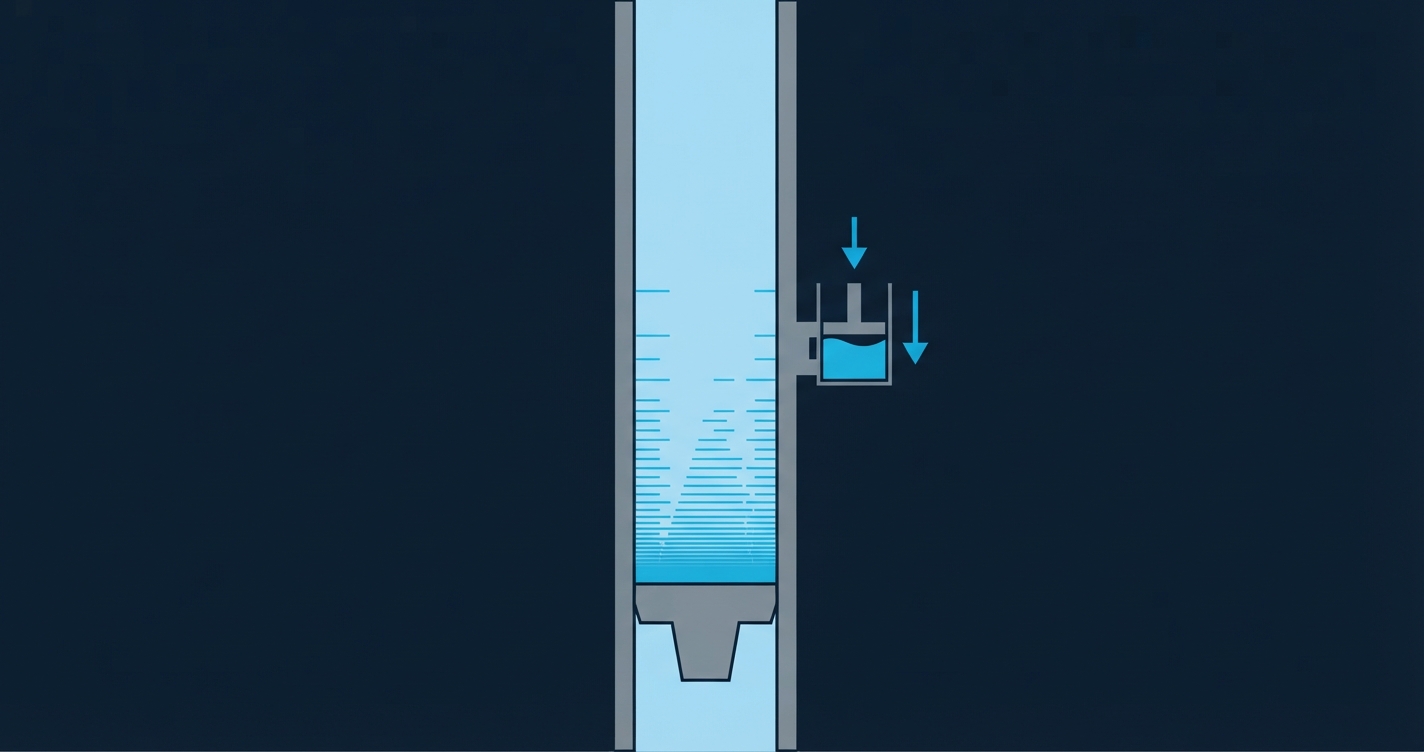

Compressibilidade do fluido é a redução de volume que o fluido sofre quando é pressurizado. Dentro de um revestimento longo, o fluido de deslocamento está sob a pressão hidrostática da própria coluna, e por isso ocupa um pouco menos de volume do que ocuparia na superfície. Na prática, é preciso bombear um volume extra para deslocar o plug até o colar: a batida chega depois do volume teórico.

Por que a compressibilidade importa na cimentação?

O volume de deslocamento teórico é calculado pela capacidade interna das colunas, como se o fluido fosse incompressível. Em revestimentos longos e com fluidos mais compressíveis (principalmente base óleo), a diferença chega a alguns pontos percentuais do volume interno, o que equivale a dezenas de strokes.

Sem considerar esse efeito:

a batida "atrasa" em relação ao volume teórico e a equipe pode achar que algo está errado (plug não liberado, vazamento, falha de bomba);
o limite de overdisplacement fica mal definido;
a decisão de parar ou continuar bombeando perde referência.

Com o volume de compressibilidade calculado, a batida esperada passa a ser volume teórico + volume de compressibilidade.

Como calcular

O método usa a pressão hidrostática média de cada trecho do revestimento, do colar até o suspensor (casing hanger):

Capacidade do trecho (bbl/m) = ID² ÷ 313,77.
Volume do trecho = capacidade × (base − topo), em MD.
Pressão no topo e na base do trecho (psi) = 0,1706 × TVD (m) × ppg.
Pressão média = (pressão no topo + pressão na base) ÷ 2.
ΔV do trecho = volume × pressão média × fator de compressibilidade (1/psi).
Volume de compressibilidade = soma dos ΔV de todos os trechos.

Em poço direcional, a pressão é calculada pela TVD, enquanto o volume continua sendo calculado pelo comprimento medido (MD).

Fatores de compressibilidade de referência

Fluido	Fator de compressibilidade (1/psi)
Fluido base óleo	5,0 × 10⁻⁶
Fluido base água	2,8 × 10⁻⁶
Água	2,46 × 10⁻⁶
Salmoura NaCl 9,5 ppg	1,98 × 10⁻⁶
Salmoura CaCl₂ 11,5 ppg	1,5 × 10⁻⁶

Valores típicos de referência. O fator real depende da formulação (razão óleo/água, teor de sólidos, temperatura). Use o dado do fornecedor do fluido quando disponível.

O fluido base óleo é cerca de duas vezes mais compressível que o base água. É onde o efeito mais aparece.

Exemplo resolvido (valores ilustrativos)

Revestimento 9-5/8", 53,5 lb/pé (ID 8,535"), do suspensor a 2.025,000 m até o colar a 3.970,000 m. Poço vertical. Fluido de deslocamento de 10,5 ppg.

Item	Valor
Comprimento do trecho	1.945,000 m
Capacidade	0,2322 bbl/m
Volume interno	451,56 bbl
Pressão no topo (2.025 m)	3.627 psi
Pressão na base (3.970 m)	7.111 psi
Pressão média	5.369 psi

Volume de compressibilidade = 451,56 × 5.369 × fator:

Fluido	Volume de compressibilidade	% do volume interno
Base água, 10,5 ppg	6,79 bbl	1,50%
Base óleo, 10,5 ppg	12,12 bbl	2,68%
Salmoura NaCl, 9,5 ppg	4,34 bbl	0,96%

Com uma bomba de 0,1 bbl/stk a 97% de eficiência, os 12,12 bbl do fluido base óleo equivalem a cerca de 125 strokes além do volume teórico.

Valores ilustrativos para demonstrar o método. Use os IDs reais do datasheet, a profundidade do colar do tally e o fator do fluido em uso.

Quando o efeito é relevante

Revestimentos longos, com grande volume interno.
Poços profundos, com pressão hidrostática média alta.
Fluido base óleo ou sintético, de maior compressibilidade.
Batida apertada, quando o limite de overdisplacement é pequeno (shoe track curto, por exemplo).

Em revestimentos curtos e rasos com salmoura, o efeito costuma ficar abaixo de 1% e pode estar dentro da incerteza da eficiência da bomba.

Erros comuns

Somar a compressibilidade sem documentar: o volume extra precisa estar no programa, com o método e o fator usados.
Usar fator de fluido base água para fluido base óleo: subestima o volume extra pela metade.
Calcular a pressão pelo MD em poço direcional: superestima a pressão e o volume de compressibilidade.
Confundir compressibilidade com ineficiência da bomba: são efeitos diferentes e se somam. A eficiência converte strokes em volume; a compressibilidade aumenta o volume necessário.
Usar o ID nominal sem conferir o datasheet, principalmente em revestimentos com mais de um peso.

Boas práticas

Inclua no programa de cimentação a batida teórica e a batida com compressibilidade, em bbl e strokes.
Defina o limite de overdisplacement a partir da batida com compressibilidade.
Em revestimentos com mais de um peso ou diâmetro, calcule trecho a trecho.
Depois da operação, compare a batida real com a prevista para calibrar o fator nas próximas fases.

Como calcular no OffshoreGPT

O OffshoreGPT tem uma calculadora de compressibilidade que faz a conta em código, trecho a trecho. Informe o tipo de fluido (ou o fator), o peso do fluido, o colar (MD e TVD, ou a trajetória) e os trechos do revestimento. Sem o ID, a calculadora usa o ID nominal da tabela para os pesos mais comuns e avisa para confirmar no datasheet.

Com o tally do revestimento anexado, colar, suspensor e trechos saem do próprio tally. O volume de compressibilidade pode ser somado direto ao deslocamento na calculadora de cimentação, que monta a tabela de eventos com a batida teórica e a batida com compressibilidade.

Calcule a compressibilidade no OffshoreGPT

Perguntas frequentes

O que é compressibilidade do fluido de perfuração?

É a redução de volume do fluido quando pressurizado. É expressa por um fator em 1/psi: um fluido com fator de 5 × 10⁻⁶/psi perde 0,5% do volume a cada 1.000 psi.

Por que a batida do plug acontece depois do volume teórico?

Porque o fluido de deslocamento dentro do revestimento está comprimido pela pressão hidrostática e ocupa menos volume. É preciso bombear um volume extra, o volume de compressibilidade, para o plug chegar ao colar.

Como calcular o volume de compressibilidade?

Para cada trecho do revestimento: volume interno × pressão hidrostática média × fator de compressibilidade. Depois some os trechos.

Fluido base óleo é mais compressível que base água?

Sim. O fator típico do base óleo (5,0 × 10⁻⁶/psi) é quase o dobro do base água (2,8 × 10⁻⁶/psi), então o volume extra de deslocamento também é quase o dobro.

A compressibilidade substitui a eficiência da bomba?

Não. A eficiência converte strokes em volume real bombeado; a compressibilidade aumenta o volume necessário. Os dois efeitos se somam no número de strokes até a batida.
