Diferença entre Bit Depth, Hole Depth e True Vertical Depth (TVD): entenda de uma vez por todas

Na engenharia de perfuração de poços, poucos conceitos geram tanta confusão quanto Bit Depth (BD), Hole Depth (HD) e True Vertical Depth (TVD). Embora pareçam semelhantes, cada um representa uma medida diferente e utilizá-los de forma incorreta pode causar erros em cálculos de cimentação, deslocamento de fluidos, assentamento de revestimentos, torque & drag e diversas outras operações críticas.

Neste artigo, você entenderá o significado de cada termo, suas aplicações e por que eles são fundamentais para a operação segura e eficiente de um poço.

⸻

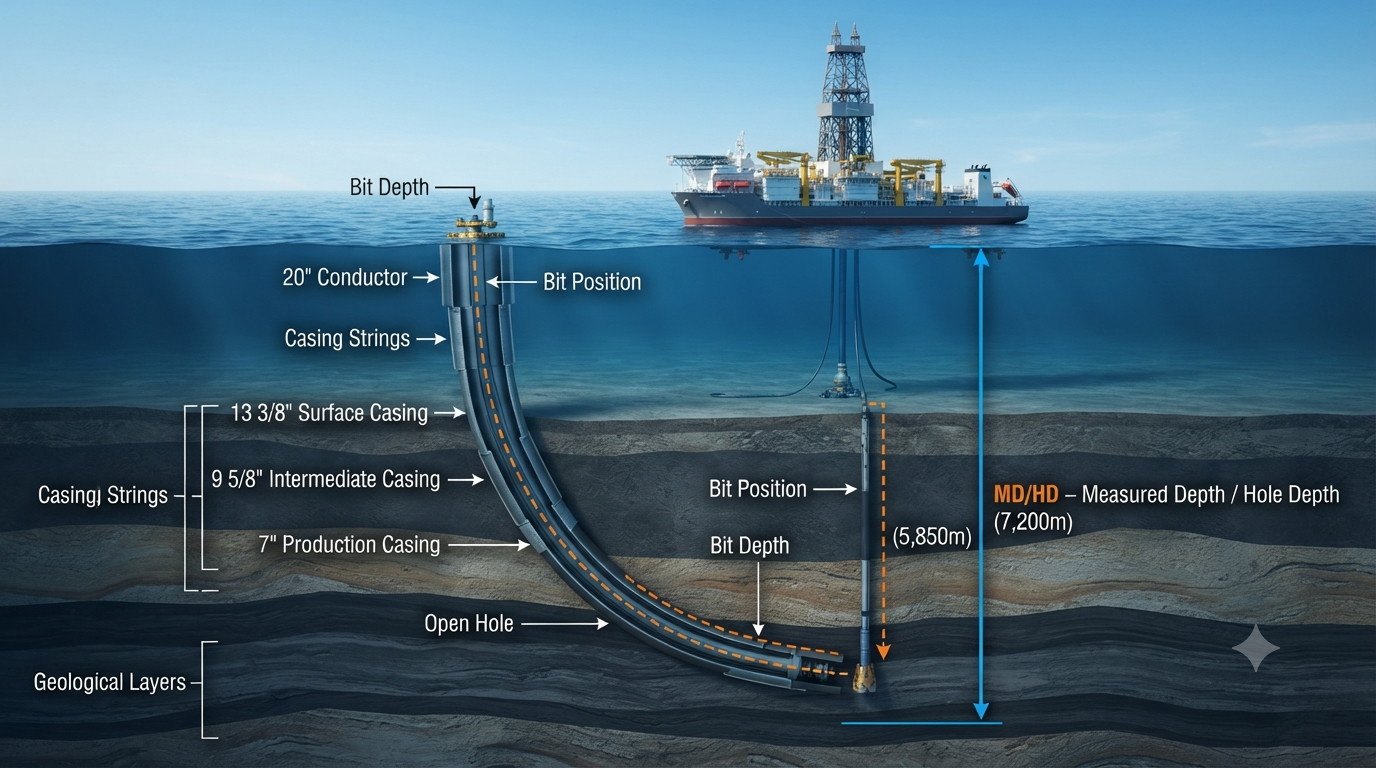

O que é Bit Depth (BD)?

Bit Depth é a profundidade em que a broca (drill bit) se encontra naquele instante.

Em outras palavras, representa a posição atual da extremidade da coluna de perfuração.

Essa medida muda continuamente durante a perfuração e é utilizada para monitorar o avanço da operação.

Exemplo

Imagine que a broca está perfurando um poço e o sistema indica:

Bit Depth = 3.250 m

Isso significa que, naquele momento, a broca está localizada a 3.250 metros de profundidade medida ao longo da trajetória do poço.

⸻

O que é Hole Depth (HD)?

Hole Depth representa a profundidade total do poço efetivamente perfurado.

Na prática, durante a perfuração, normalmente o Hole Depth é igual ao Bit Depth, pois a broca está justamente na extremidade do poço.

Entretanto, durante outras operações, como viagens da coluna (tripping), troca de broca, perfilagem (logging) ou condicionamento do poço, o Bit Depth pode ser menor que o Hole Depth.

Exemplo

Poço perfurado até:

Hole Depth = 3.500 m

Durante uma viagem para troca de broca:

Bit Depth = 2.000 m

Nesse caso:

Hole Depth continua sendo 3.500 m
Bit Depth passa a ser 2.000 m

O poço permanece com 3.500 m de profundidade, mesmo que a broca esteja posicionada acima do fundo.

⸻

O que é True Vertical Depth (TVD)?

True Vertical Depth (TVD) é a profundidade medida na direção vertical, desde a superfície até um determinado ponto do poço.

Ela não acompanha a trajetória inclinada do poço.

Por esse motivo, em poços direcionais ou horizontais, o TVD é sempre menor que a profundidade medida ao longo da trajetória (Measured Depth – MD).

⸻

Exemplo prático

Considere um poço direcional.

Measured Depth (MD): 4.000 m
True Vertical Depth (TVD): 3.250 m

Isso significa que:

A coluna percorreu 4.000 metros ao longo da trajetória do poço, mas verticalmente o fundo encontra-se apenas a 3.250 metros abaixo da superfície.

Quanto maior a inclinação do poço, maior será a diferença entre MD e TVD.

⸻

Comparação rápida

Termo O que representa Bit Depth Posição atual da broca. Hole Depth Profundidade total perfurada do poço. True Vertical Depth (TVD) Distância vertical da superfície até um ponto do poço.

⸻

Exemplo operacional

Durante a perfuração:

Hole Depth = 4.200 m
Bit Depth = 4.200 m
TVD = 3.600 m

Após iniciar uma viagem para trocar a broca:

Hole Depth = 4.200 m
Bit Depth = 2.100 m
TVD do fundo continua sendo 3.600 m

Observe que apenas a posição da broca mudou. A profundidade do poço permaneceu a mesma.

⸻

Onde cada medida é utilizada?

Bit Depth

Utilizado para:

Controle da perfuração.
Monitoramento em tempo real.
Operações de tripping.
Controle do avanço da broca.

⸻

Hole Depth

Utilizado para:

Programa de perfuração.
Planejamento de revestimentos.
Cimentação.
Registros operacionais.
Controle da profundidade final da fase.

⸻

TVD

Fundamental para:

Cálculos hidrostáticos.
Pressão de formação.
Gradiente de fratura.
Geologia.
Engenharia de reservatórios.
Modelagem geomecânica.
Planejamento de completação.

⸻

Erros comuns

Um dos erros mais frequentes é utilizar a profundidade medida (MD) quando o cálculo exige TVD.

Por exemplo, a pressão hidrostática depende da altura vertical da coluna de fluido. Se for utilizada a profundidade medida em um poço altamente direcional, o resultado poderá superestimar a pressão, comprometendo análises de janela operacional, controle de poço e seleção da densidade do fluido.

Outro erro comum é assumir que o Bit Depth representa sempre a profundidade total do poço. Isso só é verdadeiro enquanto a broca está no fundo. Durante viagens, perfilagens ou outras intervenções, o Hole Depth permanece constante, enquanto o Bit Depth varia conforme a posição da ferramenta.
