Slip Crushing: Como Calcular a Capacidade da Coluna Acunhada

Slip crushing é o esmagamento do tubo pela cunha na mesa rotativa. Ao segurar a coluna, a cunha converte a carga axial em compressão radial (aro) sobre o tubo, e essa combinação faz o aço escoar com uma carga menor que a resistência à tração do corpo. Por isso, a capacidade da coluna acunhada é sempre menor que a capacidade não acunhada, e é ela que limita colunas pesadas como landing strings e revestimentos longos.

O que é slip crushing?

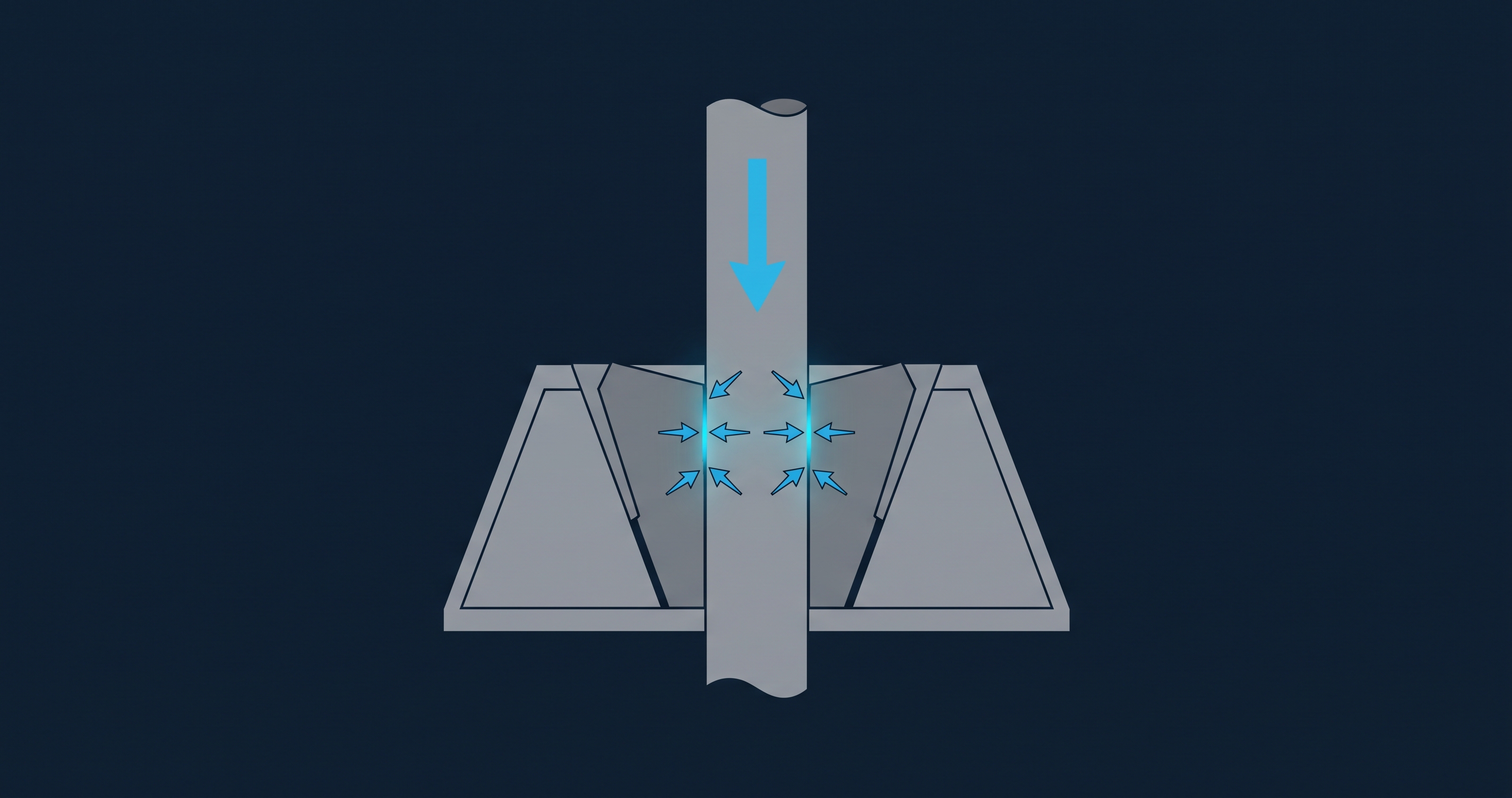

Quando a coluna é assentada na cunha, as cunhas deslizam dentro do bowl cônico da mesa rotativa. O ângulo do cone transforma parte do peso da coluna em uma força radial que aperta o tubo. O tubo passa a trabalhar sob dois esforços ao mesmo tempo:

• tração axial, causada pelo peso da coluna abaixo da cunha;
• compressão circunferencial (de aro), causada pelo aperto das cunhas.

Pelo critério de escoamento combinado, o tubo escoa antes de atingir o limite de tração puro. O resultado prático é uma marca permanente, ovalização ou, no limite, o colapso do tubo na região da cunha. Em landing strings de águas profundas, com cargas no gancho acima de 1.000 kips, essa é frequentemente a verificação que define a coluna e o modelo de cunha.

Como funciona o cálculo (método de Reinhold & Spiri)

O método clássico foi publicado por Reinhold & Spiri (World Oil, 1959) e é a base das tabelas de slip crushing usadas na indústria, inclusive as da API RP 7G. O cálculo segue esta sequência:

1. Espessura de parede do tubo novo: t = (OD − ID) ÷ 2
2. Parede remanescente (desgaste considerado): t_usada = t × %uso. O padrão de campo é 80%.
3. OD do tubo usado: OD_u = OD − (OD − ID) × (1 − %uso). O ID é mantido; o desgaste é externo.
4. Área da seção usada: A = π ÷ 4 × (OD_u² − ID²)
5. Área de contato cunha/tubo: A_L = eficiência de contato × π × OD × comprimento da cunha
6. Fator K da cunha, com α = ângulo do cone e μ = coeficiente de atrito: K = (1 − μ × tan α) ÷ (μ + tan α)
7. Parâmetro X: X = (2 × OD_u² × K × A) ÷ (A_L × (OD_u² − ID²))
8. Fator de redução do slip crushing: F = √( 2 ÷ (1 + (1 + X)² + X²) )
9. Capacidades:
   • Não acunhada: Cap = Y × A (Y = limite de escoamento, em ksi)
   • Acunhada: Cap_acunhada = Y × A × F ÷ FS ÷ DAF

O fator F está sempre abaixo de 1. Quanto maior o X, maior a perda de capacidade.

Parâmetros que mais pesam no resultado

Parâmetro	Efeito na capacidade acunhada	Por quê
Comprimento da cunha	Cunha mais longa → maior capacidade	Aumenta a área de contato A_L e reduz X
Eficiência de contato	Contato pior (insertos gastos, sujeira) → menor capacidade	Reduz a área de contato efetiva
Ângulo do cone	Altera o fator K	Ângulos diferentes distribuem a força radial de forma diferente
Coeficiente de atrito μ	Atrito menor → menor capacidade	Com menos atrito, mais carga vira aperto radial (K sobe)
Desgaste da parede (%uso)	Mais desgaste → menor capacidade	Reduz a área resistente A
Diâmetro do tubo	Tubo maior com a mesma cunha → menor fator F	X cresce com OD²

O efeito do atrito surpreende muita gente: lubrificar a região da cunha piora o slip crushing. Com μ = 0,1 em vez de 0,2, o exemplo abaixo perde cerca de 120 kips de capacidade acunhada.

Exemplo resolvido (valores ilustrativos)

Coluna de 6-5/8" com ID de 4,999", escoamento de 150 ksi, cunha de 21" de comprimento, cone de 9,46° e eficiência de contato de 0,95. Parede remanescente de 80% e μ = 0,2.

Etapa	Resultado
Espessura de parede nova	0,8130"
Espessura de parede usada (80%)	0,6504"
OD do tubo usado	6,2998"
Área da seção usada	11,543 pol²
Área de contato cunha/tubo	415,22 pol²
Fator K	2,6367
Parâmetro X	0,3959
Fator de redução F	0,8026
Capacidade não acunhada	1.731,5 kips
Capacidade acunhada	1.389,6 kips

A cunha tira cerca de 20% da capacidade do tubo. Se a carga prevista no gancho for de 1.250 kips, a utilização acunhada fica em torno de 90%, uma margem que merece atenção.

O mesmo tubo com outras cunhas (mesmos dados, só mudando a cunha):

Cunha	Comprimento	Ângulo	Eficiência	Capacidade acunhada
Longa, 21"	21"	9,46°	0,95	1.389,6 kips
20", cone de 12°	20"	12°	0,95	1.413,9 kips
Curta, 16,5"	16,5"	9,46°	0,79	1.232,7 kips

A troca de uma cunha longa por uma curta, com contato pior, custa mais de 150 kips no mesmo tubo. É por isso que muitas operadoras restringem modelos de cunha curta para colunas pesadas.

Valores ilustrativos para demonstrar o método. Use sempre os dados do datasheet do tubo e da cunha disponíveis a bordo.

Slip-proof: quando a cunha não reduz a capacidade

Tubos com região slip-proof (parede reforçada ou região dedicada para a cunha) são projetados para que o aperto da cunha não reduza a capacidade do corpo. Nesse caso, considera-se a capacidade não acunhada, com as propriedades do corpo do tubo. Atenção: a região slip-proof pode ter limite de escoamento diferente do corpo. Confirme no datasheet do fabricante antes de usar o valor.

Riscos e falhas comuns

• Usar a resistência à tração do corpo como limite em vez da capacidade acunhada. É o erro mais comum, e superestima a coluna em 15% a 30%.
• Insertos gastos ou sujos: reduzem a eficiência de contato e concentram a carga em poucos dentes, deixando marcas profundas no tubo.
• Cunha incompatível com o bowl ou com o diâmetro do tubo: o contato fica parcial e o fator real piora muito em relação ao calculado.
• Lubrificante ou dope na região da cunha: reduz μ e aumenta o esmagamento.
• Ignorar cargas dinâmicas: assentar a coluna com impacto aumenta a carga momentânea. Use DAF > 1 quando houver risco de choque.
• Não considerar o desgaste: calcular com a parede nova em tubo usado superestima a capacidade.

Boas práticas

• Calcule a capacidade acunhada antes de definir o modelo de cunha para landing strings e revestimentos pesados.
• Compare a carga máxima prevista no gancho (incluindo overpull planejado) com a capacidade acunhada, não com a de tração.
• Inspecione os insertos e o bowl antes de manobras críticas.
• Mantenha a região da cunha limpa e sem lubrificante.
• Quando a margem for pequena, avalie uma cunha mais longa, um tubo slip-proof ou elevadores/spiders com maior área de contato.
• Referências: Reinhold & Spiri (1959), API RP 7G (tabelas de slip crushing para drill pipe) e os dados do fabricante da cunha e do tubo.

Leia também: Tally de revestimento offshore · Peso flutuado e elongação de tubulares OCTG · Conexões premium OCTG

Como calcular em segundos no OffshoreGPT

O OffshoreGPT tem uma calculadora de slip crushing que faz a conta em código, pelo mesmo método de Reinhold & Spiri, sem aproximação manual. Basta informar:

• OD e ID do tubo novo e o limite de escoamento (ksi);
• o modelo da cunha (ou comprimento, ângulo e eficiência de contato de uma cunha fora da lista);
• se o tubo é slip-proof;
• opcionalmente, a carga prevista no gancho.

Você recebe a tabela completa do cálculo, a capacidade acunhada e não acunhada, a margem e a utilização em relação à carga prevista, além dos alertas, como carga acima da capacidade. Com o tally do revestimento anexado, a carga no gancho do resumo do tally pode ser usada direto como carga prevista.

Faça o cálculo de slip crushing no OffshoreGPT

Perguntas frequentes

O que é slip crushing?

É o esmagamento do tubo causado pela cunha na mesa rotativa. A cunha converte a carga axial em compressão radial, e a combinação faz o tubo escoar com carga menor que a sua resistência à tração.

Qual a diferença entre capacidade acunhada e não acunhada?

A não acunhada é a resistência à tração do corpo do tubo (escoamento × área). A acunhada é essa mesma capacidade multiplicada pelo fator de redução de Reinhold & Spiri, que considera o aperto da cunha. É sempre menor.

O que é o fator K da cunha?

É a relação entre a força radial e a força axial na cunha, calculada por K = (1 − μ × tan α) ÷ (μ + tan α), em que α é o ângulo do cone e μ o coeficiente de atrito.

Lubrificar a cunha ajuda a evitar o slip crushing?

Não, piora. Com menos atrito, uma parcela maior da carga vira aperto radial sobre o tubo, o que aumenta o fator K e reduz a capacidade acunhada.

Cunha mais longa reduz o slip crushing?

Sim. Uma cunha mais longa aumenta a área de contato, distribui a força radial e eleva o fator de redução. No exemplo deste artigo, trocar uma cunha de 16,5" por uma de 21" acrescenta mais de 150 kips de capacidade.

Qual coeficiente de atrito usar?

O valor usual de campo é 0,2, salvo dado específico do fabricante. Para análise conservadora, avalie também um atrito menor.

Tubo slip-proof precisa de cálculo de slip crushing?

A região slip-proof é projetada para não perder capacidade pela cunha, então se usa a capacidade não acunhada. Ainda assim, confirme o limite de escoamento dessa região no datasheet do fabricante.
