FPSO, Sonda de Perfuração e Plataforma Fixa: Entenda as Diferenças
OffshoreGPT · 7 min de leitura
O ecossistema de Exploração e Produção (E&P) offshore usa diferentes tipos de unidades, flutuantes e fixas, cada uma projetada para uma fase da vida de um campo de petróleo. A forma mais simples de separar: sondas constroem o poço e unidades de produção produzem a partir dele.
Sondas de Perfuração: Quem Constrói o Poço
As sondas perfuram, revestem, cimentam e completam os poços. Não processam nem armazenam petróleo comercialmente. As principais são:

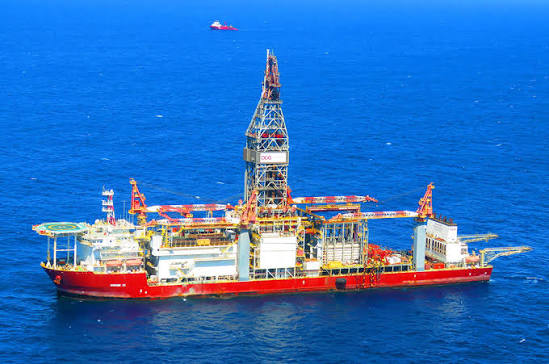

Navio-sonda (drillship)
Navio com torre de perfuração no centro do casco e posicionamento dinâmico (DP): propulsores controlados por computador mantêm a posição sobre o poço sem âncoras. É a unidade típica de águas profundas e ultraprofundas, como no pré-sal. Tem grande capacidade de carga e de armazenamento de fluidos e tubulares.
Semissubmersível de perfuração
Plataforma apoiada em flutuadores submersos (pontoons) e colunas, o que a torna muito estável em mar agitado. Pode ser ancorada ou usar posicionamento dinâmico. Opera de águas rasas a ultraprofundas.
Autoelevatória (jack-up)
Plataforma com pernas que descem até o fundo do mar e elevam o casco acima da água. Muito estável, mas limitada a águas rasas (normalmente até algumas centenas de pés de lâmina d'água).
Unidades de Produção: Quem Produz o Campo
FPSO (Floating Production Storage and Offloading)
Navio que recebe a produção dos poços submarinos, processa a mistura (separa óleo, gás e água), armazena o óleo nos tanques e faz o alívio (offloading) para navios aliviadores. É a solução dominante em águas profundas no Brasil, porque dispensa oleodutos até a costa.
FSO (Floating Storage and Offloading)
Parecido com o FPSO, mas sem planta de processo: só armazena e transfere o óleo.
Semissubmersível de produção
Plataforma semissubmersível com planta de processo. Não armazena óleo; exporta por dutos ou para uma unidade de armazenamento.
Plataforma fixa (jaqueta)
Estrutura de aço (jaqueta) ou de concreto cravada ou apoiada no leito marinho. Comum em águas rasas e campos maduros. Permite a árvore de natal na superfície (completação seca).
TLP e SPAR
Não são fixas: são flutuantes. A TLP (Tension Leg Platform) fica presa ao fundo por tendões tracionados, que quase eliminam o movimento vertical; a SPAR é um grande cilindro vertical ancorado. Ambas permitem completação seca em águas profundas.
Comparação Rápida
| Unidade | Função | Flutuante? | Armazena óleo? | Lâmina d'água típica |
|---|---|---|---|---|
| Navio-sonda | Perfuração e completação | Sim (DP) | Não | Profunda e ultraprofunda |
| Semissubmersível de perfuração | Perfuração e completação | Sim | Não | Rasa a ultraprofunda |
| Autoelevatória (jack-up) | Perfuração | Não (apoiada) | Não | Rasa |
| FPSO | Produção, processo e armazenamento | Sim | Sim | Profunda e ultraprofunda |
| FSO | Armazenamento | Sim | Sim | Variada |
| Plataforma fixa | Produção | Não | Não | Rasa |
| TLP / SPAR | Produção | Sim (ancorada) | Não | Profunda |
Como as Unidades Trabalham Juntas
- A sonda perfura e completa o poço e instala a árvore de natal molhada (ANM) no fundo do mar.
- Linhas flexíveis ou rígidas e risers ligam o poço à unidade de produção.
- O FPSO processa e armazena; navios aliviadores levam o óleo; o gás vai para reinjeção, consumo ou exportação por gasoduto.
- Durante a vida do campo, sondas voltam para intervenções e workover.
Rotina a Bordo: o que Muda
- Sonda: ritmo de operação de poço (manobras, descida de revestimento, cimentação, testes), equipes de perfuração e serviços de poço.
- Unidade de produção: operação contínua da planta, manutenção, offloading e controle de processo.
Leia também: FPSO explicado · Principais equipamentos de uma plataforma de produção · Árvore de natal molhada · Pré-sal: desafios de perfuração
Perguntas Frequentes
Qual a diferença entre FPSO e sonda de perfuração?
A sonda constrói o poço (perfura, reveste, cimenta e completa). O FPSO produz: recebe o fluido dos poços, processa, armazena o óleo e transfere para navios aliviadores.
TLP é uma plataforma fixa?
Não. A TLP é flutuante, presa ao fundo do mar por tendões tracionados que limitam o movimento vertical.
Por que o Brasil usa tantos FPSOs?
Porque os campos estão em águas profundas e longe da costa. O FPSO processa e armazena o óleo no local, sem precisar de oleodutos até a costa.
O que é posicionamento dinâmico (DP)?
É o sistema de propulsores controlados por computador que mantém a unidade na posição sem âncoras, usado principalmente em navios-sonda.
Onde se usa plataforma autoelevatória?
Em águas rasas, porque as pernas precisam apoiar no fundo do mar.
