Riser Margin: Como Calcular a Margem de Riser

Riser margin (margem de riser) é o acréscimo de densidade no fluido de perfuração que mantém o poço em sobrebalanço mesmo se o riser for desconectado. Na desconexão do LMRP, a coluna de fluido entre a mesa rotativa e o fundo do mar é trocada por água do mar e ar, e a pressão no fundo cai. A fórmula é: ρ_RM = (ρf × TVD − ρam × LDA) ÷ (TVD − LDA − AG).

O que é riser margin?

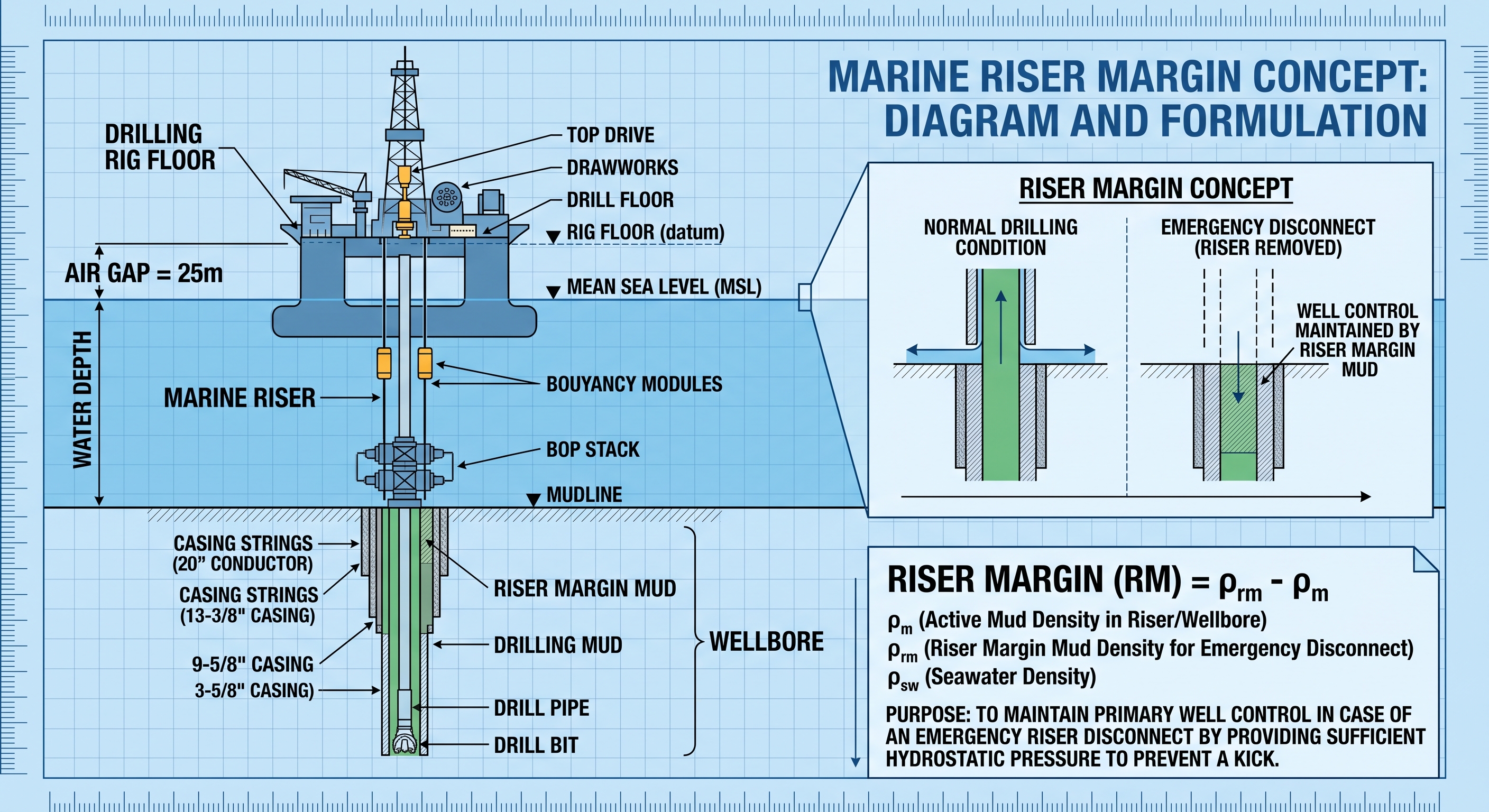

Em uma sonda flutuante (navio-sonda ou semissubmersível), o fluido de perfuração ocupa o poço e o riser, da mesa rotativa até o fundo. A pressão hidrostática no fundo do poço depende dessa coluna inteira.

Se o riser for desconectado (desconexão de emergência por perda de posição, drift-off, drive-off, condição de mar ou falha do sistema), o trecho de fluido acima do fundo do mar deixa de existir para o poço. No lugar dele ficam:

água do mar, do nível do mar até o fundo do mar (lâmina d'água, LDA);
ar, da mesa rotativa até o nível do mar (air gap), que não exerce pressão hidrostática.

Como a água do mar é mais leve que o fluido de perfuração, a pressão no fundo cai. Se cair abaixo da pressão de poros, o poço entra em influxo com o BOP como única barreira.

A densidade de riser margin é a densidade que o fluido abaixo do fundo do mar precisaria ter para que a pressão no fundo, depois da desconexão, fosse igual à de antes. A margem de riser é a diferença entre essa densidade e a densidade atual do fluido.

Como funciona o cálculo

O raciocínio é igualar a pressão no fundo antes e depois da desconexão.

Antes da desconexão: uma única coluna de fluido, da mesa rotativa até a TVD.

P_antes = K × ρf × TVD

Depois da desconexão: ar no air gap (pressão zero), água do mar na lâmina d'água e fluido apenas abaixo do fundo do mar.

P_depois = K × (ρam × LDA + ρ_RM × (TVD − LDA − AG))

Igualando as duas e isolando ρ_RM:

ρ_RM = (ρf × TVD − ρam × LDA) ÷ (TVD − LDA − AG)

Margem de riser = ρ_RM − ρf = (ρf × (LDA + AG) − ρam × LDA) ÷ (TVD − LDA − AG)

Onde:

Símbolo	Significado	Unidade usual
ρ_RM	densidade com riser margin	lb/gal
ρf	densidade atual do fluido de perfuração	lb/gal
ρam	densidade da água do mar (tipicamente 8,5 a 8,6)	lb/gal
TVD	profundidade vertical do ponto analisado, medida a partir da mesa rotativa	m
LDA	lâmina d'água (nível do mar ao fundo do mar)	m
AG	air gap (mesa rotativa ao nível do mar)	m
K	constante de pressão: 0,1704 psi/(lb/gal·m) ou 0,052 psi/(lb/gal·ft)	—

A fórmula da densidade não depende de K: funciona em qualquer sistema, desde que as densidades estejam na mesma unidade e as profundidades também.

Passo a passo

Confirme o datum: TVD, LDA e air gap precisam estar na mesma referência. O padrão é a mesa rotativa (MR).
Some a profundidade do fundo do mar a partir da MR: LDA + AG.
Calcule a perda de pressão na desconexão: ΔP = K × (ρf × (LDA + AG) − ρam × LDA).
Calcule a densidade com riser margin pela fórmula acima.
Arredonde para cima na precisão da medição de campo (0,1 lb/gal).
Compare com a janela operacional: a nova densidade precisa ficar abaixo do gradiente de fratura da sapata, já contando o ECD.

Exemplo resolvido

Valores ilustrativos, não de uma operação real:

Lâmina d'água (LDA): 2.000 m
Air gap: 25 m
Fundo do mar a partir da MR: 2.025 m
TVD do ponto analisado (a partir da MR): 4.500 m
Fluido atual: 10,0 lb/gal
Água do mar: 8,6 lb/gal

1. Pressão no fundo antes da desconexão

P_antes = 0,1704 × 10,0 × 4.500 = 7.668 psi

2. Perda de pressão na desconexão

ΔP = 0,1704 × (10,0 × 2.025 − 8,6 × 2.000) ΔP = 0,1704 × (20.250 − 17.200) = 0,1704 × 3.050 = 519,7 psi

3. Densidade equivalente no fundo depois da desconexão (sem riser margin)

ρ_eq = (10,0 × 4.500 − 3.050) ÷ 4.500 = 41.950 ÷ 4.500 = 9,32 lb/gal

Se a pressão de poros nesse ponto for, por exemplo, 9,5 lb/gal, o poço que estava em sobrebalanço de 0,5 lb/gal passa a estar em subbalanço depois da desconexão.

4. Densidade com riser margin

ρ_RM = (10,0 × 4.500 − 8,6 × 2.000) ÷ (4.500 − 2.000 − 25) ρ_RM = (45.000 − 17.200) ÷ 2.475 = 27.800 ÷ 2.475 = 11,23 lb/gal

Arredondando para cima: 11,3 lb/gal.

5. Margem de riser

11,23 − 10,0 = 1,23 lb/gal

O erro mais comum: tratar o air gap como água

Um erro frequente é calcular a perda como (ρf − ρam) × (LDA + AG), como se todo o trecho acima do fundo do mar virasse água. Isso ignora que o air gap vira ar, e subestima a perda.

No exemplo, o cálculo errado daria (10,0 − 8,6) × 2.025 × 0,1704 = 483,1 psi, contra 519,7 psi do cálculo correto. Em lâminas rasas, onde o air gap pesa mais na conta, a diferença relativa é ainda maior.

O segundo erro comum é misturar referências: TVD medida da MR com fundo do mar medido do nível do mar. Sempre traga tudo para a mesma referência antes de calcular.

Como a lâmina d'água muda a margem de riser

Mantendo 2.000 m de poço abaixo do fundo do mar, fluido de 10,0 lb/gal, água do mar de 8,6 lb/gal e air gap de 25 m (valores ilustrativos):

Lâmina d'água (m)	Densidade com riser margin (lb/gal)	Margem (lb/gal)
500	10,48	0,48
1.000	10,83	0,83
1.500	11,18	1,18
2.000	11,53	1,53
2.500	11,88	1,88
3.000	12,23	2,23

Quanto mais profunda a lâmina d'água e mais raso o ponto analisado abaixo do fundo do mar, maior a margem necessária. É por isso que, em águas profundas e ultraprofundas, a riser margin muitas vezes não cabe na janela operacional: a densidade necessária ultrapassa o gradiente de fratura da sapata.

Quando a riser margin não é viável

Quando a densidade com riser margin fratura a formação, a operação não pode simplesmente aumentar o peso do fluido. Nesses casos, a prática da indústria é tratar a ausência de riser margin como um risco formal e compensar com outras medidas, por exemplo:

considerar o BOP como barreira primária após a desconexão e garantir que ele esteja testado e com o sistema de desconexão de emergência (EDS) verificado;
definir em procedimento a sequência de desconexão (fechamento de gaveta cisalhante e de vedação antes da liberação do LMRP);
reforçar o monitoramento de posição e os limites de operação (watch circles) para reduzir a chance de desconexão não planejada;
registrar a decisão na análise de risco do poço, com aprovação da autoridade técnica da operação.

A decisão final é sempre da engenharia de poço e do procedimento aprovado para a operação. Este artigo explica o cálculo; não substitui o programa do poço.

Riscos e falhas comuns

Falha	Consequência
Air gap tratado como água do mar	Perda de pressão subestimada e riser margin menor que a real
TVD e LDA em referências diferentes	Densidade errada, para mais ou para menos
Usar profundidade medida (MD) em vez de TVD em poço direcional	Pressão hidrostática superestimada
Calcular só no fundo do poço	A zona mais crítica pode ser uma formação permeável mais rasa: verifique cada zona exposta
Ignorar a janela de fratura	Perda de circulação ao aumentar a densidade
Arredondar para baixo	Margem menor que a calculada
Não recalcular após troca de fluido ou avanço da perfuração	A margem muda com a TVD e com a densidade

Boas práticas e referências

Calcule a riser margin para cada zona permeável exposta, não só para o fundo.
Recalcule a cada mudança de densidade, de fase ou de profundidade relevante.
Inclua a condição de riser margin (atendida ou não) no planejamento de controle de poço e na análise de risco da fase.
Consulte as diretrizes de controle de poço em águas profundas da IADC, a norma NORSOK D-010 (integridade de poço e barreiras) e a API Standard 53 (sistemas de BOP), além do padrão interno da operadora e da regulamentação aplicável (no Brasil, o regulamento de sistema de gerenciamento de integridade de poços da ANP).

Como calcular riser margin no OffshoreGPT

No OffshoreGPT, basta descrever o cenário no chat, por exemplo: "riser margin com LDA 2.000 m, air gap 25 m, TVD 4.500 m da mesa rotativa, fluido 10,0 e água do mar 8,6 lb/gal". O cálculo é feito por uma ferramenta em código, não pelo modelo de linguagem: você recebe a densidade exata, a densidade arredondada para cima, a perda de pressão em psi e a margem, com as fórmulas usadas.

A mesma ferramenta resolve pressão hidrostática por camadas, kill sheet (KMW, ICP, FCP), MAASP e ECD. O chat também desenha o esquema do poço e do BOP stack para conferência visual.

Perguntas frequentes

O que é riser margin em perfuração offshore?

É a densidade adicional do fluido de perfuração que mantém o poço em sobrebalanço se o riser for desconectado. Compensa a troca da coluna de fluido acima do fundo do mar por água do mar e ar.

Qual é a fórmula da riser margin?

ρ_RM = (ρf × TVD − ρam × LDA) ÷ (TVD − LDA − AG), com TVD, LDA e air gap na mesma referência (mesa rotativa). A margem é ρ_RM − ρf.

Por que o air gap entra na fórmula?

Porque, depois da desconexão, o trecho entre a mesa rotativa e o nível do mar fica com ar, que não exerce pressão hidrostática. Tratá-lo como água do mar subestima a perda de pressão.

A riser margin é obrigatória?

Depende do padrão da operadora e da avaliação de risco do poço. Em águas profundas, ela frequentemente não cabe na janela operacional; nesse caso, a ausência é tratada como risco formal e compensada com outras barreiras e procedimentos.

Riser margin se aplica a sondas fixas (jack-up)?

Não da mesma forma. Em jack-ups e plataformas fixas o BOP fica na superfície e não há desconexão de LMRP; o conceito é típico de sondas flutuantes com BOP submarino.

Como arredondar a densidade de riser margin?

Para cima, na precisão da medição de campo (normalmente 0,1 lb/gal). Por exemplo, 11,23 lb/gal vira 11,3 lb/gal.

Qual a diferença entre riser margin e trip margin?

A riser margin compensa a perda de pressão da desconexão do riser. A trip margin compensa a redução de pressão no fundo causada pelo pistoneio (swab) ao retirar a coluna. São margens diferentes e podem ser avaliadas separadamente.
