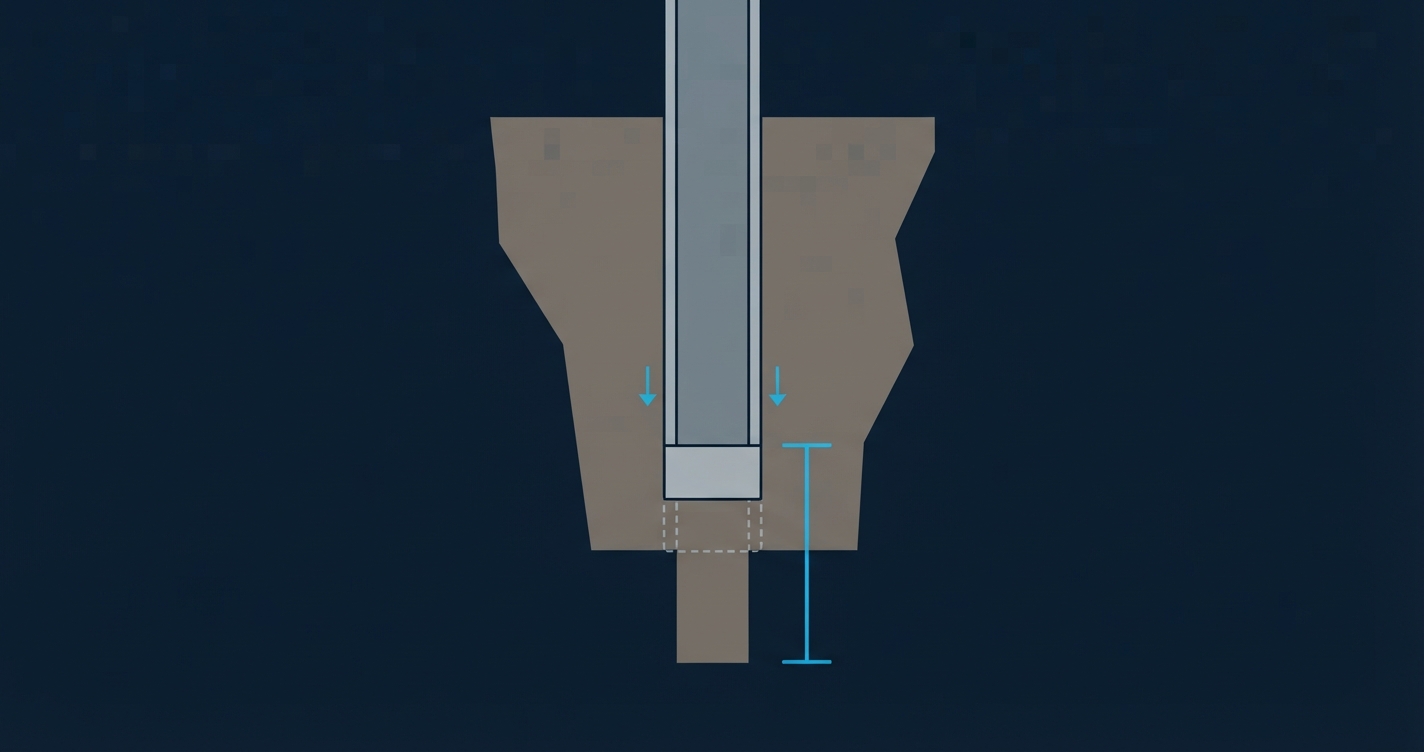

Rat hole verdadeiro é a distância real entre a sapata do revestimento e o fundo do poço, depois de considerar as elongações das colunas. O rat hole calculado pelo tally (profundidade perfurada − profundidade da sapata) ignora que o aço estica sob o próprio peso: a coluna de perfuração deixa o fundo real mais fundo que o medido, e o revestimento e a coluna de assentamento levam a sapata mais para baixo. O rat hole real pode ser bem diferente do planejado.

O que é rat hole e por que ele importa?

Rat hole é o trecho de poço aberto perfurado abaixo da posição final da sapata. Ele existe para garantir que o revestimento chegue à profundidade de projeto sem tocar o fundo e para acomodar cascalho decantado.

Errar o rat hole tem consequências diretas:

Rat hole maior que o planejado: mais poço aberto abaixo da sapata, mais volume de cimento perdido no fundo, maior risco de sapata mal cimentada e de problemas no teste de absorção (LOT/FIT) da fase seguinte.
Rat hole menor que o planejado, ou negativo: risco de a sapata tocar o fundo antes de o casing hanger assentar, de o revestimento ficar comprimido e de o hanger não assentar no alojador.

Por isso, em poços profundos, o rat hole precisa ser calculado com as elongações, e não só pelo tally.

As três elongações que mudam o rat hole

Elongação	O que acontece	Efeito no rat hole
Coluna de perfuração	A coluna estica durante a perfuração: a broca está mais funda que a soma dos comprimentos do tally	Aumenta (o fundo real é mais fundo)
Revestimento	O revestimento estica sob o próprio peso flutuado: a sapata desce além do comprimento do tally	Diminui (a sapata se aproxima do fundo)
Posição do CH (coluna de assentamento / manobra da bucha)	A coluna que desce o hanger até a cabeça do poço também estica, e o efeito de temperatura em águas profundas a encurta	Diminui quando o resultado líquido for de alongamento

A fórmula que junta tudo:

Rat hole verdadeiro = rat hole sem elongações + elongação da coluna de perfuração − elongação na posição do CH − elongação do revestimento

O erro mais comum é trocar o sinal de uma das parcelas. A regra para não errar: tudo que deixa o fundo mais fundo aumenta o rat hole; tudo que leva a sapata mais para baixo diminui.

Como cada elongação é calculada

O método usado em campo é o de pressão-área, trecho a trecho, de baixo para cima:

Divida a coluna em trechos com comprimento (L), ΔH (variação de TVD), peso (lb/pé), OD e ID.
Na base de cada trecho, calcule a força pela pressão hidrostática agindo nas áreas expostas (efeito de empuxo pela diferença de áreas entre trechos).
Some o peso próprio de cada trecho, projetado na vertical pelo ΔH.
Calcule a elongação de cada trecho pela Lei de Hooke, ΔL = (F × L) ÷ (A × E), com E = 30.000.000 psi para o aço, separando três parcelas:
- força na base do trecho (pressão-área);
- peso próprio distribuído ao longo do trecho (metade do efeito de uma carga concentrada);
- peso sobre broca (WOB), que comprime a coluna de perfuração e reduz a elongação.
Some as elongações de todos os trechos.

Na coluna de assentamento até a cabeça do poço, entra também o efeito de temperatura: em lâmina d'água profunda, o fluido frio contrai o aço e reduz a elongação líquida.

A pressão hidrostática usa P(psi) = TVD(m) × ppg × 0,1704. Com TVD em pés, a constante é 0,052. Nunca misture as duas.

Exemplo resolvido (valores ilustrativos)

Poço vertical, fluido de 10,5 ppg, WOB de 20 klb. Profundidade perfurada de 4.000,000 m (pelo tally da coluna). Casing hanger a 2.025,000 m e revestimento de 9-5/8" com 1.970,000 m, ou seja, sapata no papel a 3.995,000 m. Rat hole planejado: 5,00 m.

Coluna de perfuração (de baixo para cima):

Trecho	L (m)	Peso (lb/pé)	OD (pol)	ID (pol)
BHA de fundo	25,000	140,0	8,25	2,875
Comandos (DC)	120,000	150,0	8,00	2,8125
HWDP	150,000	57,0	5,50	3,25
DP até a superfície	3.705,000	24,7	5,50	4,778

Revestimento: 9-5/8", 53,5 lb/pé, ID 8,535", 1.970,000 m. Coluna de assentamento até a cabeça do poço: DP 5-1/2", 24,7 lb/pé, ID 4,778", 2.025,000 m.

Resultados:

Item	Valor
Elongação da coluna de perfuração	+3,64 m
Profundidade real perfurada	4.003,64 m
Elongação do revestimento	0,26 m
Elongação na posição do CH (mecânica 0,71 m − temperatura 0,48 m)	0,22 m
Rat hole sem elongações	5,00 m
Rat hole verdadeiro	8,16 m

Conta: 5,00 + 3,64 − 0,22 − 0,26 = 8,16 m.

Deixando-se um rat hole de 5,00 m sem considerar as elongações, o que se verifica na prática é um rat hole de 8,16 m: 63% a mais de poço aberto abaixo da sapata. Neste exemplo, a elongação da coluna de perfuração é mais de dez vezes maior que a do revestimento, porque a coluna de perfuração é muito mais longa e esbelta.

Valores ilustrativos para demonstrar o método. Use sempre os dados reais da coluna, do revestimento e da trajetória do poço.

Quando o rat hole verdadeiro faz mais diferença

Poços profundos e colunas longas de DP: a elongação cresce com o comprimento ao quadrado no peso próprio.
Fluido leve: menos empuxo, mais peso flutuado, mais elongação.
Revestimentos longos e pesados: a elongação do revestimento cresce e pode compensar boa parte da elongação da coluna de perfuração.
Rat hole planejado pequeno: com 1 a 2 m planejados, um erro de sinal ou uma parcela esquecida pode levar a sapata ao fundo.
Poços direcionais: o peso projetado (ΔH) é menor que o comprimento; calcular como vertical superestima a elongação.

Riscos e erros comuns

Trocar o sinal das parcelas. A elongação da coluna de perfuração soma; a do revestimento e a da posição do CH subtraem.
Ignorar o WOB: o peso sobre broca comprime a parte de baixo da coluna e reduz a elongação.
Usar o comprimento como ΔH em poço direcional: sem a trajetória, o cálculo assume poço vertical.
Esquecer o efeito de temperatura na coluna de assentamento em águas profundas.
Misturar referências de profundidade (mesa rotativa × nível do mar × fundo do mar) entre o tally da coluna e o do revestimento.
Dados de peso/OD/ID errados na planilha de BHA: confira com o datasheet, principalmente nos tubos de maior comprimento.

Boas práticas

Calcule o rat hole verdadeiro antes de definir a profundidade final de perfuração da fase.
Use os trechos reais da coluna (incluindo o DP até a superfície) e a trajetória MD/TVD.
Registre as três parcelas separadamente, com sinal, no relatório da descida do revestimento.
Confirme peso, OD e ID pelos datasheets, não só pela planilha de BHA.
Compare a profundidade real do AAP calculada com a medida na descida, como validação do modelo.

Como calcular no OffshoreGPT

O OffshoreGPT tem uma calculadora de elongação e rat hole verdadeiro que faz a conta em código, pelo método pressão-área trecho a trecho, sem aproximação manual. Você pode:

anexar a planilha de BHA com a trajetória: o sistema monta os trechos da coluna e calcula o ΔH de cada um;
anexar o tally do revestimento: topo do CH e trechos saem do próprio tally;
informar o peso do fluido, o WOB e a coluna de assentamento até a cabeça do poço.

Você recebe a elongação de cada coluna, a resultante de forças, o peso flutuado, a profundidade real do AAP e o rat hole sem elongações × verdadeiro, com cada parcela e o seu sinal.

Calcule o rat hole verdadeiro no OffshoreGPT

Perguntas frequentes

O que é rat hole verdadeiro?

É a distância real entre a sapata e o fundo do poço, considerando a elongação da coluna de perfuração, do revestimento e da coluna de assentamento. Normalmente é diferente do rat hole calculado só pelo tally.

A elongação da coluna de perfuração aumenta ou diminui o rat hole?

Aumenta. A coluna estica, então a broca perfurou mais fundo que a soma dos comprimentos do tally, e o fundo real fica mais fundo.

A elongação do revestimento aumenta ou diminui o rat hole?

Diminui. O revestimento estica sob o próprio peso e a sapata desce além da posição calculada pelo tally, ficando mais perto do fundo.

Por que o WOB entra no cálculo?

O peso sobre broca é uma carga de compressão na base da coluna. Ele reduz a elongação da coluna de perfuração e, portanto, o rat hole verdadeiro.

Qual constante usar na pressão hidrostática?

0,1704 com TVD em metros e 0,052 com TVD em pés, com o peso do fluido em ppg e a pressão em psi.

Poço direcional muda o cálculo?

Sim. O peso de cada trecho é projetado pela variação de TVD (ΔH), não pelo comprimento. Sem a trajetória, o cálculo assume poço vertical e superestima a elongação.
